製品情報 Products Information

HD／SD共用エンコーダ＋TS多重機能OFDM

変調器機能を実装した館内デジタル自主放送装置

OFDMデジタル変調器／MR3000X

MR3000X

機器概要

B本機は、HD またはSD の映像音声信号を入力し、地上デジタル放送のRF 信号に変換し 送出する装置である。
映像音声はアナログ及びデジタルの入力を持ち、簡易EPG 生成や外部からのデータ放送と 多重しOFDM 変調で送出する。入力及び、出力は1 サービス（1 チャンネル）

特長

  • HD/SD共用エンコーダを内蔵（MR3000X）
    ハイビジョンの映像はもちろん、従来のアナログ映像（SD映像）もこれ1台で送出可能です。
  • 多様なインターフェースを搭載（MR3000X）
    新たにHDMI※とD端子を追加しました。またSDカードスロットも新たに加わりました。(※HDCP非対応）
  • 1Uサイズのユニットからサイズ1/2に
  • 館内デジタル自主放送システムを低コストで導入
    徹底的なコスト見直しの結果、当社従来製品の約1/3の価格を実現しました。

基本仕様

項目 仕様
名称 HD/SD OFDM 変調器
品番 MR3000X
電源 AC100V 50Hz/60Hz
消費電力 約40VA 以下
仕様温度範囲 0℃～ 40℃（結露無き事）
外形寸法 幅213×高さ40×奥行き350mm　（突起部を除く）
質量 約3.0kg 以下
仕上げ 前面パネル（樹脂）、ケース（鉄、塗装）

入力

項目 仕様
映像 HD/SD SDI（音声ｴﾝﾍﾞﾃﾞｯﾄ）75Ω/BNC 型（1端子）
HDMI（音声ｴﾝﾍﾞﾃﾞｯﾄ）タイプA（1端子）※HDCP 非対応
D1または、D3（ｱﾅﾛｸﾞｺﾝﾎﾟｰﾈﾝﾄ）75Ω/D端子（1端子）
コンポジットビデオ（NTSC）75Ω/BNC 型（1端子）
音声 アナログオーディオ（不平衡）10kΩ/RCA ピン　
L( 主),R( 副) 各1端子
TS MPEG 2 TS（DVB-ASI）75Ω/BNC 型（1端子）
TOT TOT 取得用、CH.13～62（470～770MHz) の
任意の1チャンネル 75Ω/F 型（1端子）
SD カード SDHC メモリーカードスロット搭載（CLASS6）

出力

項目 仕様
RF OFDM 変調、CH.1 ～ 62（90～770MHz）の
任意の1チャンネル
95 ～ 110dBμV　75Ω/F 型（1端子）

ネットワーク

項目 仕様
LAN10/100 10BASE-T/100BASE-TX、TCP/IP、
UDP/IP、RJ-45 型（1端子）

映像・音声符号化

項目 仕様
SD 映像 MPEG2 MP@ML 2 ～ 8Mbps 720x480@59.94i
HD 映像 MPEG2 MP@HL、またはMPEG2 MP@H14L 10～20Mbps
1920x1080@59.94i、または1440x1080@59.94i
音声 MPEG2 AAC LC-profile、256kbps、
2ch、1+1ch、1ch から選択・固定
ANC 音声モード対応（SDI 入力のみ）

付属品

項目 仕様
CD-ROM 1 枚　内容：機器及び機器設定ソフト取扱説明書、
機器設定ソフトMRSET-01
SDHC メモリーカード 1 枚

内部ブロック図

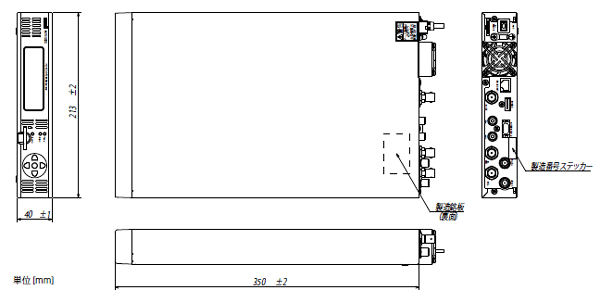

外観図

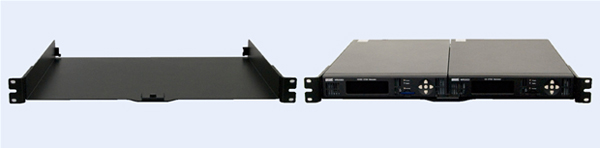

MR専用ラックマウント（M-DUR-JE）

※オプション

基本仕様

  • 構造・・・　19インチラックマウントタイプ、JIS：1H・EIA：1U　兼用
  • 材質・・・　鉄
  • 塗装色・・・　黒
  • 寸法・・・　480.0mm(W)×43.7mm(H)×367.6mm(D)
  • 質量・・・　3.0kg 以下

※本製品は他社メーカーからの斡旋製品となります。【ミハル通信㈱製】

館内デジタル自主放送システム

昨年のInter BEEで発表した「緊急バックアップシステム」の製品化が完了、いよいよ発売します。発表以来、多くの放送局様からお問い合わせ、ご要望をいただき改良を加えてまいりました。災害時の緊急放送時の送出機としてはもちろん、ホワイトスペース跡地利用で注目されているエリアワンセグ放送の送出機としてもご使用することが可能です。

仕様書 この製品の仕様書をPDFでご覧いただけます。
取扱説明書 この製品のリーフレットをPDFでご覧いただけます。
