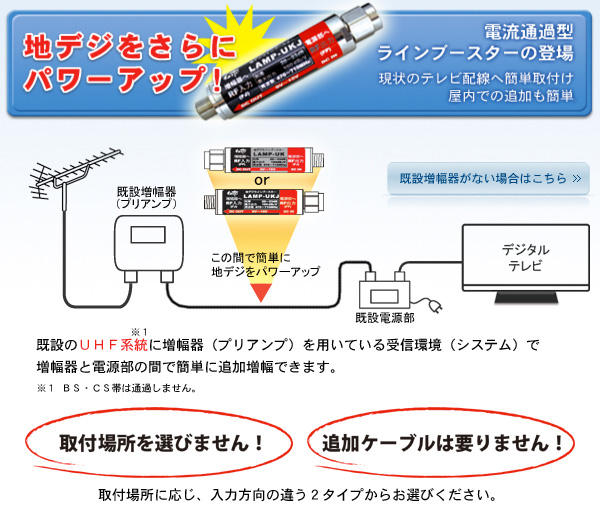

地デジラインブースター
| FJ（ジャック）側から信号入力 | 入力 方向 | FP（プラグ）側から信号入力 |
|---|---|---|
| LAMP-UKJ LAMP-UKJの機器定格はこちら |
品番 | LAMP-UK LAMP-UKの機器定格はこちら |
 |
外観 形状 |  |
 |
取付例 |  |

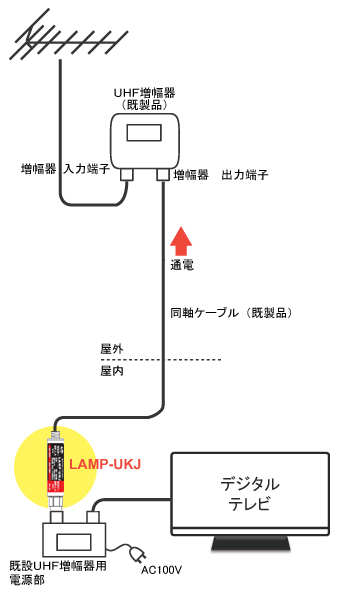

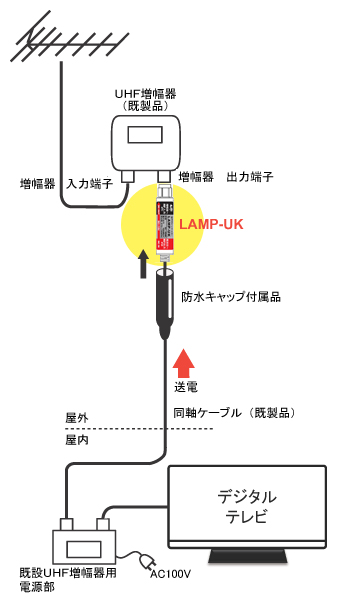

| 既設のＵＨＦ増幅器用電源部や分配器（ＵＨＦ系統）の入力端子へ直付け | 既設のＵＨＦ増幅器・ＵＨＦ混合器などの出力端子へ直付け | |
 |
取付例 |  |

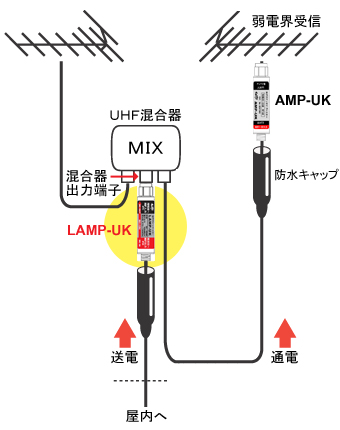

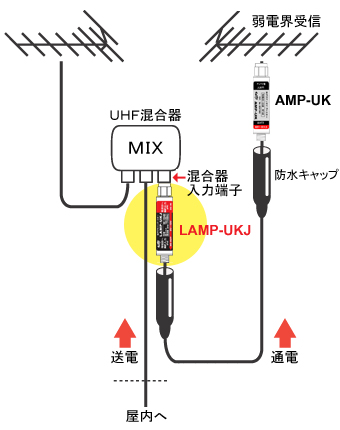

| 2系統混合で既にＵＨＦアンテナへ「ＡＭＰ－ＵＫ」がある場合、混合器のＵＨＦ入力端子へ直付け | 2系統混合で片方のＵＨＦアンテナへ「ＡＭＰ－ＵＫ」を使用し、混合出力で追加増幅する場合、混合器の出力端子へ直付け |
機器定格LAMP-UKJ
| 項目 | 仕様 |
|---|---|
| 部品名称・品番 | 地デジラインブースター LAMP-UKJ |
| 周波数範囲 | 470MHz～710MHz *1 |
| 標準利得 | 20～23dB |
| 適正入力範囲 | 30～77dBμV *2 |
| 最大出力レベル | 100dBμV *3 |
| 入出力インピーダンス | 75Ω FJ端子(入力) FP端子(出力) |
| 出力V.S.W.R. | 2.5以下 *4 |
| 雑音指数(NF) | 1.0dB以下 |
| 電源 | DC9～15V 約60mA *5 |
| 電流通過 | 最大容量 DC 0.5A |
| 使用温度範囲 | -20～60℃ |
| 寸法・重量 | 86mm×φ18・約60g |
*1 地デジ放送帯 Ｕ13～Ｕ52
*2 受信環境により異なる（C/N22dB）
*3 地デジUHF9波
*4 入力V.S.W.R 3.0以下
*5 出力端子（ＦＰ側）より受電
 |
「LAMP-UKJ」の取扱説明書をPDFでご覧いただけます。 |
 |
「LAMP-UKJ」の仕様書をPDFでご覧いただけます。 |
機器定格LAMP-UK
| 項目 | 仕様 |
|---|---|
| 部品名称・品番 | 地デジラインブースター LAMP-UK |
| 周波数範囲 | 470MHz～710MHz *1 |
| 標準利得 | 20～23dB |
| 適正入力範囲 | 30～77dBμV *2 |
| 最大出力レベル | 100dBμV *3 |
| 入出力インピーダンス | 75Ω FP端子(入力) FJ端子(出力) |
| 出力V.S.W.R. | 2.5以下 *4 |
| 雑音指数(NF) | 1.0dB以下 |
| 電源 | DC9～15V 約60mA *5 |
| 電流通過 | 最大容量 DC 0.5A |
| 使用温度範囲 | -20～60℃ |
| 寸法・重量 | 86mm×φ18・約60g |
*1 地デジ放送帯 Ｕ13～Ｕ52
*2 受信環境により異なる（C/N22dB）
*3 地デジUHF9波
*4 入力V.S.W.R 3.0以下
*5 出力端子（FJ側）より受電
|
「LAMP-UK」の取扱説明書をPDFでご覧いただけます。 |
|
「LAMP-UK」の仕様書をPDFでご覧いただけます。 |
利得特性データ
PDFマークにリンクしています
マークは準備中です
| 品番 | 波形 ﾃﾞｰﾀ | 実績目的・使用用途 |
|---|---|---|
| AMP-UK(J)＋LAMP-UK(J) | |
2製品接続時の利得特性データ |
| LAMP-UK LAMP-UKJ | |
利得特性データ |
